74LS02 - 4 portes logiques NON-OU (NOR) - Fiche technique

Le circuit 74LS02

Le circuit 74LS02 intègre quatre portes logiques NOR à 2 entrées regroupées dans un boîtier de type DIL (DIL est l'abréviation de Dual in-Line Package en anglais pour désigner une forme particulière d'un boîtier de circuit en électronique). Ce circuit présente des connexions, appelées aussi broches, de chaque côté au nombre de 7. Pour retrouver la bonne orientation, et déterminer facilement la broche N°1, une petite encoche présente dans une seule extrémité a été ajoutée. Ainsi, la numérotation des autres broches de 2 à 14 est dans le sens inverse des aiguilles d'une montre pour ce type de boitier.

Brochage (pinout)

Pour utiliser une ou plusieurs portes logiques NOR dans vos conceptions, appelées aussi aussi NON-OU, il vous est nécessaire de déterminer chaque entrée/sortie pour chaque fonction logique. La modélisation ci-dessous vous détaille les connexions de ce circuit, ce qui vous facilite son utilisation :

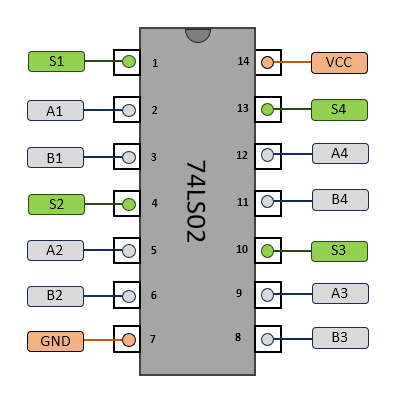

Schéma des broches du 74LS02 (pinout)

Chaque porte logique NOR, logée dans ce circuit, a 2 entrées nommé Ai et Bi et une sortie Si avec i allant de 1 à 4. Le tableau ci-dessous détaille les différentes broches de ce circuit intégré :

Numéro de la broche (Pin) Nom de la broche Description
14 VCC Alimente le circuit intégré, généralement avec une tension de 5 V
7 Masse (GND) Connectée à la masse du système
NOR #1
2 A1 Entrée 1 de la porte #1
3 B1 Entrée 2 de la porte #1
1 S1 Sortie de la porte logique #1
NOR #2
5 A2 Entrée 1 de la porte #2
6 B2 Entrée 2 de la porte #2
4 S2 Sortie de la porte logique #2
NOR #3
8 A3 Entrée 1 de la porte #3
9 B3 Entrée 2 de la porte #3
10 S3 Sortie de la porte logique #3
NOR #4
11 A4 Entrée 1 de la porte #4
12 B4 Entrée 2 de la porte #4
13 S4 Sortie de la porte logique #4

La table de vérité

Pour les 4 fonctions logiques de ce circuit 74LS02, la table de vérité ci-dessous peut être utilisée comme référence :

Entrées Sortie
A B Y
0L 0L 1L
0L 1L 0L
1L 0L 0L
1L 1L 0L

Conditions de fonctionnement (recommandées)

Pour une meilleure intégration, nous vous recommandons de respecter également les quelques paramètres de fonctionnement nominal ci-dessous pour ce circuit, le tableau proposé vous résume les plus importants :

Symbole Paramètre Minimale Nominale Maximale
VCC Tension d'alimentation 4.5 V 5 V 5.5 V
VIH Tension d'entrée au niveau HAUT 2V
VIL Tension d'entrée au niveau BAS     0.8V
IOH Courant de sortie au niveau HAUT     -0.4mA
IOL Courant de sortie au niveau BAS     8mA



Ces informations sont à titre indicatif et peuvent varier légèrement d'un constructeur à un autre. Si vous disposez de la même référence mais d'un autre constructeur, nous vous recommandons de vérifier la fiche technique fournie avec le composant.

La fiche technique du circuit 74LS02 (fiche constructeur)

Pour plus de détails techniques, et pour votre référence, nous vous invitons à consulter la fiche technique de ce circuit logique 74LS02 proposée par la société Texas Instruments. Vous pouvez la télécharger directement à partir du lien ci-dessous :

Remarque : les droits d'auteur de cette fiche pour le circuit logique 74LS02 reviennent à la société Texas Instruments. Les informations fournies sur cette fiche technique proposée(*) ne sont fournies qu'à titre informatif et pédagogique uniquement. Tous les droits appartiennent à leur propriétaire respectif. La version officielle est disponible sur le site du constructeur.


*. Nous les créateurs de la solution Electro-robot, nous ne commercialisons pas et nous ne proposons pas la publicité des produits et des solutions proposés. Ils sont proposés seulement à titre informatif et n'ont ni fait l'objet d'un choix marketing ni d'une étude réalisée au préalable. Nous rappelons qu'Electro-robot est un site web dédié à l’initiation et à l'apprentissage de l’électronique, de la programmation et de la robotique, totalement gratuit, à un seul but éducatif et non lucratif.
