MB10F - Pont Graëtz - Fiche technique
Présentation du pont MB10F
Le MB10F est un pont redresseur double alternance, appelé aussi redresseur monophasé, composé de quatre diodes. Ce composant est conçu pour convertir un signal alternatif en signal continu et il est destiné à être monté en surface en vue de sa petite taille. Et pour déterminer le numéro de chaque broche, un détrompeur permet d’identifier l’orientation du pont redresseur afin d'identifier le numéro de chaque broche.
Brochage (pinout)
Pour utiliser ce redresseur double alternance, dans vos vos montages et vos installations, il est demandé d'identifier les entrées et les sorties de ce composant afin d'obtenir le bon souhaité. Pour cela, nous vous conseillons de faire référence au schéma présenté ci-dessous pour déterminer le bon côté du mauvais :
Il est à noter que :
- pins 2 et 4 : sont les entrées du composant. Le signal alternatif est injecté à partir de ces ports.
- pins 1 et 3 : sont les connexions de sortie de ce redresseur double alternance. Il est impératif de vérifier la borne (+) de la borne (-).

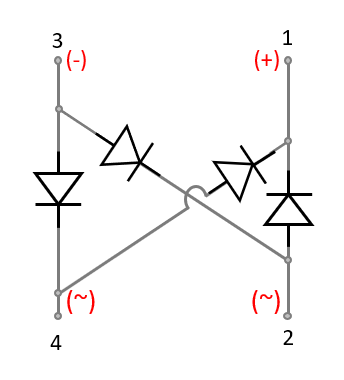

Afin d’en comprendre le fonctionnement de ce pont de Graëtz, nous vous proposons d’examiner le schéma interne de ce composant à travers le schéma suivant :
Ce qui nous confirme l'affectation des broches mentionnée précédemment pour les entrées ainsi que pour les sorties.
La fiche technique du pont de Graëtz MB10F (fiche constructeur)
Si vous installez ce redresseur double alternance dans vos conceptions, il est important de faire référence à la documentation technique de ce pont de Graëtz MB10F. Pour ce fait, et pour usage de référence uniquement, nous vous proposons la fiche technique proposée par la la société Diodes Incorporated que vous pouvez télécharger directement à partir du lien ci-dessous :
Remarque : les droits d'auteur de cette fiche technique pour ce redresseur double alternance - référence MB10F - reviennent à la société diodes Incorporated. Nous vous rappelons que toutes les informations décrites sur cette fiche technique(*) ne sont fournies qu'à titre informatif et pédagogique uniquement et elles reviennent à leur auteur. Pour plus de détails, vous pouvez écrire à la société fabricante de ce composant.
*. Nous les créateurs de la solution Electro-robot, nous ne commercialisons pas et nous ne proposons pas la publicité des produits et des solutions proposés. Ils sont proposés seulement à titre informatif et n'ont ni fait l'objet d'un choix marketing ni d'une étude réalisée au préalable. Nous rappelons qu'Electro-robot est un site web dédié à l’initiation et à l'apprentissage de l’électronique, de la programmation et de la robotique, totalement gratuit, à un seul but éducatif et non lucratif.
