GBU1510 - Pont Graëtz - Fiche technique
Présentation du pont GBU1510
Le GBU1510 est un pont de Graëtz, appelé aussi le pont redresseur double alternance ou le redresseur monophasé. Ce composant est un regroupement de quatre diodes et il est conçu pour convertir un signal alternatif (AC) en signal continu (DC). Pour déterminer les deux entrées des deux sorties, un chanfrein (appelé aussi détrompeur) d'un seul côté vous permet d’identifier la bonne orientation du composant.
Brochage (pinout)

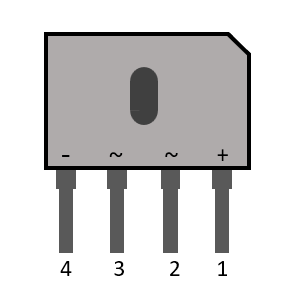

Pour installer ce redresseur dans vos circuits électriques, vous devez identifier chaque broche de ce composant ; soit les deux broches entrées pour le signal alternatif et les deux broches de sorties, le (+) et le (-) afin de ne pas le griller ni obtenir une polarité inversée. Pour ce fait, nous vous proposons le schéma ci-dessous pour qu'il soit votre référence :
Il est à noter que :
- broches 2 et 3 : sont les deux entrées du composant. Le signal alternatif (AC) est donc injecté vers les diodes à partir de ces broches.
- broches 1 et 4 : sont les sorties du pont de Graëtz. Il est important de différencier la broche 1 pour la borne (+) de la broche 4 pour la borne (-).

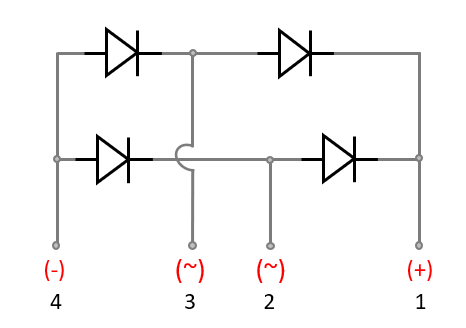

Pour mieux comprendre son fonctionnement ce composant, nous vous proposons de comprendre le diagramme du pont à partir du schéma interne ci-dessous :
Ce qui vous confirme les numéros des broches comme l'indique l'image ci-dessus.
Caractéristiques de fonctionnement (Valeurs maximales autorisées)
Comme tout composant électrique, certaines caractéristiques techniques sont à respecter. Pour ce pont de Graëtz, nous vous présentons dans le tableau ci-dessous les limites électriques à respecter pour garantir son bon fonctionnement dans les meilleures conditions environnementales :
| Paramètre | Description | GBU 15005 | GBU 1501 | GBU 1502 | GBU 1504 | GBU 1506 | GBU 1508 | GBU 1510 |
|---|---|---|---|---|---|---|---|---|
| VRRM | Tension inverse de crête répétitive | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
| VRWM | Tension inverse de fonctionnement | |||||||
| VDC | Tension de blocage courant continu (CC) | |||||||
| VRMS | Tension inverse efficace (RMS) | 35V | 70V | 140V | 280V | 420V | 560V | 700V |
| IO | Courant moyen redressé de sortie (Note 1) @TA = 40 °C | 15A | ||||||
| IFSM | Courant de surcharge de pointe direct non répétitif Demi-onde sinusoïdale unique de 8,3 ms superposée à la charge nominale (méthode JEDEC) |
200A | ||||||
| VF | Tension directe (par élément) @IF = 7,5 A @IF = 15 A |
1.0V 1.1V |
||||||
| IRM | Courant inverse de pointe @TA = 25 °C À la tension de blocage CC nominale @TA = 125 °C |
5.0µA 500µA |
||||||
| CJ | Capacité de jonction typique (par branche) (Note 2) | 70pF | ||||||
La fiche technique du pont de Graëtz GBU1510 (fiche constructeur)
Si vous avez besoin d'installer ce redresseur double alternance dans vos montages, il est nécessaire de se référer à la documentation technique de ce pont de Graëtz GBU1510. A titre de référence et pédagogique uniquement, nous vous proposons la fiche technique proposée par la la société SMC Diode Solutions que vous pouvez télécharger directement depuis le lien ci-dessous :
Remarque : les droits d'auteur de cette fiche technique GBU1510 reviennent à la société SMC Diode Solutions. Nous vous rappelons que toutes les informations décrites sur cette fiche technique(*) ne sont fournies qu'à titre informatif et pédagogique uniquement et elles reviennent à leur auteur. Pour plus de détails, vous pouvez écrire à la société fabricante de ce composant.
*. Nous les créateurs de la solution Electro-robot, nous ne commercialisons pas et nous ne proposons pas la publicité des produits et des solutions proposés. Ils sont proposés seulement à titre informatif et n'ont ni fait l'objet d'un choix marketing ni d'une étude réalisée au préalable. Nous rappelons qu'Electro-robot est un site web dédié à l’initiation et à l'apprentissage de l’électronique, de la programmation et de la robotique, totalement gratuit, à un seul but éducatif et non lucratif.
