74HC4017 - Compteur Johnson et décodeur (de Q0 à Q9) - Fiche technique
Présentation du circuit 74HC4017
Le circuit intégré 74HC4017 est un compteur décimal de type Johnson à incrémentation de manière croissante et qui intègre une fonction de décodeur binaire vers une sortie unique Q0 à Q9, soit donc chaque sortie représente une valeur décimale soit l'équivalent de la valeur binaire comptée. Représenté sous forme d'un boîtier de type DIL (DIL est l'abréviation de Dual in-Line Package en anglais pour la forme particulière du boîtier de ce circuit intégré), ce qui permet une facilité d'intégration de ce circuit dans les montages de nos cartes électroniques.
Disposant de 16 broches, soit 8 de chaque côté, avec un détrompeur présent d'un seul côté de son boîtier, il est facile de déterminer la broche numéro 1 (la connexion numéro 1) de ce circuit intégré ainsi que la bonne orientation. La suite des numéros des broches est identifiée ainsi de 1 à 16 dans le sens inverse des aiguilles d'une montre.
Brochage (pinout)

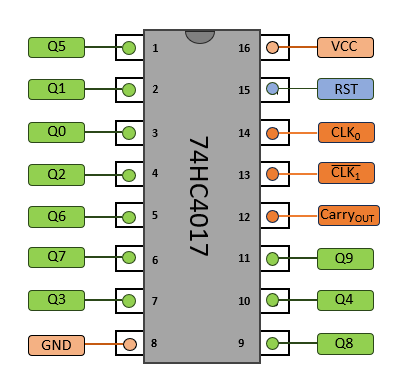

Pour intégrer ce compteur Johnson, vous devez identifier chaque connexion de ce composant. Pour vos conceptions et vos réalisations, le schéma de brochage ci-dessous vous détaille chaque pin et sa fonctionnalité, ce qui vous permet d'éviter toute erreur possible :
Pour compléter ce schéma, nous vous proposons le tableau ci-dessous qui vous détaille chaque connecteur avec sa fonctionnalité :
| Numéro de la broche (Pin) | Nom de la broche | Description |
|---|---|---|
| 16 | VCC | Alimente le circuit intégré, généralement avec une tension de 5 V. |
| 8 | Masse (GND) | A connectée à la masse du système |
| Entrées du compteur | ||
| 13 | NOT(CLK1) | Entrée d'horloge, déclenchée sur front montant |
| 14 | CLK0 | Entrée d'horloge, déclenchée sur front descendant |
| 15 | RST | Entrée de réinitialisation générale, active à l'état haut (soit la valeur logique 1) |
| Sortie du compteur | ||
| 3, 2, 4, 7, 10, 1, 5, 6, 9, 11 | Q0 à Q9 | Sorties du décodeur numérotées de 0 à 9 |
| 12 | CARRYOUT | Sortie de retenue, active à l'état BAS |
Activité et découverte
Electro-robot vous propose la liste l'activité dirigée ci-dessous pour écouvrir ce composant le 74HC4017 :
La fiche technique constructeur du 74HC4017
Nous vous partageons ci-dessous le lien pour retrouver en ligne la fiche technique de ce circuit, disponible en ligne, à partir du site de la société Nexperia depuis ce lien :
Remarque : les droits d'auteur de cette fiche technique du circuit 74HC4017 reviennent à la société Nexperia. Les informations fournies sur cette fiche technique proposée(*) ne sont fournies qu'à titre informatif et pédagogique uniquement. Tous les droits appartiennent à leur propriétaire respectif. La version officielle est disponible sur le site du constructeur.
