74HC193 - Compteur/Décompteur binaire synchrone 4 bits réglable - Fiche technique
Présentation du circuit 74HC193
Le circuit intégré 74HC193 est un compteur/décompteur binaire synchrone à 4 bits réglable. logé dans un boîtier de type DIL (DIL est l'abréviation de Dual in-Line Package en anglais pour la forme particulière du boîtier de ce circuit intégré), ce qui lui donne une facilité d'intégration dans les activités pratiques, de découvertes et dans les montages électriques dans nos cartes électroniques.
Ce circuit intégré dispose de 16 broches, 8 de chaque côté avec une petite encoche présente d'un seul côté pour déterminer la broche numéro 1 (la pin numéro 1) de ce circuit facilement ainsi que la bonne orientation pour le reste des pins. La suite des numéros des broches est déterminée ainsi de 1 à 16 dans le sens inverse des aiguilles d'une montre.

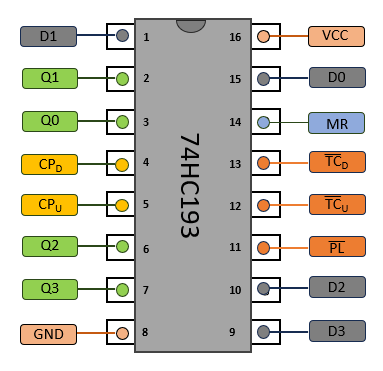

Brochage (pinout)
Afin d'identifier chaque entrée et chaque sortie de ce compteur synchrone, et pour pouvoir l'installer correctement dans vos projets et vos maquettes, il est nécessaire de connaître chaque broche de ce circuit séquentiel. Pour ce fait, l'image ci-dessous nous détaille chaque broche ainsi que sa fonctionnalité, ce qui nous simplifie nos implémentations :
Toutes les informations relatives à chaque connectique de ce circuit intégré sont détaillées dans le tableau ci-dessous :
| Numéro de la broche (Pin) | Nom de la broche | Description |
|---|---|---|
| 14 | VCC | Alimente le circuit intégré, généralement avec une tension de 5 V. |
| 7 | Masse (GND) | A connectée à la masse du système |
| Entrées du compteur | ||
| 15, 1, 10, 9 | D0 à D3 | Entrées des retenues (pour le mot binaire D3D2D1D0) |
| 4 | CPD | Entrée d'horloge de comptage en mode décomptage (descendant) |
| 5 | CPU | Entrée d'horloge de comptage en mode comptage (ascendant) |
| 11 | PL | Entrée de chargement parallèle asynchrone (active à l'état logique 0, niveau bas) |
| 14 | MR | Entrée de remise à zéro asynchrone, active à l'état logique 1 (niveau haut) |
| Sorties | ||
| 3, 2, 6, 7 | Q0 à Q3 | Sorties du compteur (Sorties des bascules) |
| 12 | TCU | Sortie de fin de comptage ascendant (retenue), active à l'état logique 0, soit le niveau bas |
| 13 | TCD | Sortie de fin de comptage descendant (emprunt), active à l'état logique 0, soit le niveau bas |
La table de fonctionnement du Compteur/Décompteur 74HC193
Pour mieux comprendre comment fonctionne ce codeur/décodeur binaire, nous vous invitons à se réferer à la table de vérité ci-dessous :
| Mode de fonctionnement | Entrées | Sorties | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MR | PL | CPU | CPD | D0 | D1 | D2 | D3 | Q0 | Q1 | Q2 | Q3 | TCU | TCD | |
| Réinitialisation (Clear) | H | X | X | L | X | X | X | X | L | L | L | L | H | L |
| H | X | X | H | X | X | X | X | L | L | L | L | H | H | |
| Chargement parallèle | L | L | X | L | L | L | L | L | L | L | L | L | H | L |
| L | L | X | H | L | L | L | L | L | L | L | L | H | H | |
| L | L | L | X | H | H | H | H | H | H | H | H | L | H | |
| L | L | H | X | H | H | H | H | H | H | H | H | H | H | |
| Comptage ascendant | L | H | ↑ | H | X | X | X | X | comptage ascendant | H[1] | H | |||
| Comptage descendant | L | H | H | ↑ | X | X | X | X | comptage descendant | H | H[2] | |||
Telle que :
- H = pour le niveau logique haut, soit le 1 binaire,
- L = pour le niveau logique bas, soit le 0 binaire,
- X = pour indiquer un état logique indifférent, et,
- ↑ = pour indiquer la transition d'horloge, soit le front montant (la montée pour passer du niveau 0 logique au niveau 1 logique).
et :
- [1] TCU = CPU lors de la fin du comptage binaire (soit donc le mot binaire HHHH).
- [2] TCD = CPD lors de la fin du décomptage binaire (soit donc le mot binaire LLLL).
La fiche technique du compteur décodeur 74HC193
Vous pouvez télécharger la fiche technique de ce circuit logique disponible en ligne depuis le site de la société Nexperia depuis ce lien :
Remarque : les droits d'auteur de cette fiche technique du circuit 74HC193 reviennent à la société Nexperia. Les informations fournies sur cette fiche technique proposée(*) ne sont fournies qu'à titre informatif et pédagogique uniquement. Tous les droits appartiennent à leur propriétaire respectif. La version officielle est disponible sur le site du constructeur.
